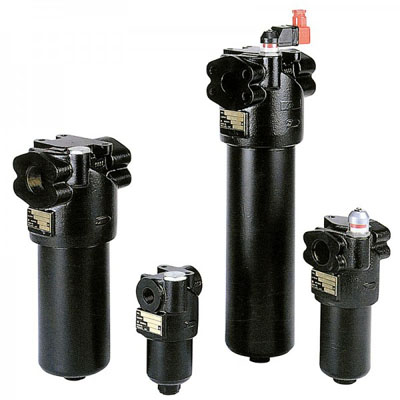

PHA高压过滤器

首页 >> PHA系列 >> 产品详细

适用于高压管路系统的油液净化

工作压力：最高压力42MPa 工作温度：-25℃~120℃

发讯器发讯压差：0.5MPa 旁通阀开启压差：0.6MPa

壳体材料：球墨铸铁

工作介质：矿物油、乳化液、水-乙二醇、磷酸酯液压液

额定流量下的清洁滤芯压降（单位：1×105Pa 介质参数：30mm²/s 0.86kg/dm³）

过滤器型号 Filter Type	壳体 Housing	滤芯 Filter element
过滤器型号 Filter Type	壳体 Housing	FT	FC	FD	FV	CD	CV	MV	ME
PHA 020...	0.65	0.85	0.51	0.36	0.25	0.21	0.16	0.27	0.14
PHA 030...	0.88	0.92	0.55	0.39	0.27	0.23	0.17	0.29	0.15
PHA 060...	1.37	0.99	0.60	0.42	0.29	0.25	0.18	0.32	0.16
PHA 110...	0.93	1.74	1.05	0.74	0.51	0.43	0.32	0.56	0.28
PHA 160...	1.48	1.36	0.82	0.58	0.40	0.34	0.25	0.43	0.22
PHA 240...	0.63	2.16	1.30	0.92	0.64	0.54	0.39	0.69	0.35
PHA 330...	0.89	1.64	0.99	0.70	0.48	0.41	0.30	0.52	0.27
PHA 420...	1.16	1.30	0.78	0.55	0.38	0.32	0.24	0.42	0.21
PHA 660...	1.56	1.57	0.94	0.67	0.46	0.39	0.29	0.50	0.26
耐压差为21MPa的滤芯清洁压降为表中的1.15倍

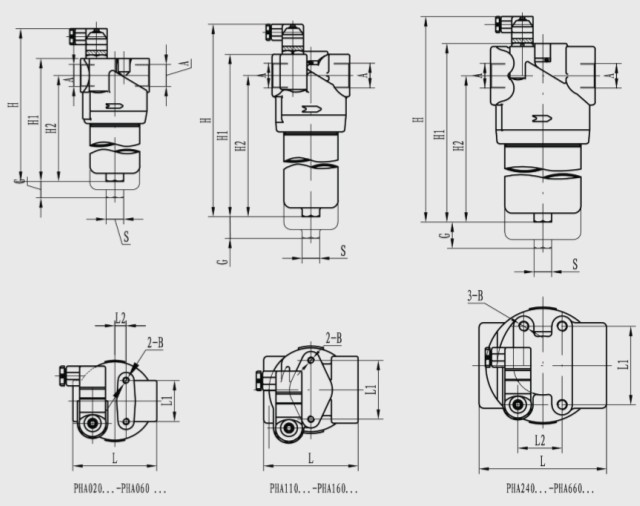

过滤器型号 Filter Type	A	H	H1	H2	L	L1	L2	B	G	重量 Weight (kg)
PHA 020...	G1/2 NPT1/2 M22×1.5 G3/4 NPT3/4 M27×2	208	165	142	85	46	12.5	M8	100	4.4
PHA 030...		238	195	172						4.6
PHA 060...		338	295	272						5.2
PHA 110...	G3/4 NPT3/4 M27×2 G1 NPT1 M33×2	269	226	193	107	65	—	M8		6.6
PHA 160...	G3/4 NPT3/4 M27×2 G1 NPT1 M33×2	360	317	284	107	65	—	M8		8.2
PHA 240...	G1 NPT1 M33×2 G1 1/4 NPT1/4 M42×2 G1 1/2 NPT1 1/2 M48×2	287	244	200	143	77	43	M10		11
PHA 330...		379	336	292						13.9
PHA 420...		499	456	412						18.4
PHA 660...		600	557	513						22.1

进出口法兰连接尺寸（对于PHA110...~PHA660...）

过滤器型号 Filter Type		A	P	Q	C	T	最大压力 Max pressure
PHA110...	F1	3/4"	50.8	23.8	M10	14	42MPa
PHA160...	F2	1"	52.4	26.2	M10	14	21MPa
PHA240...	F3	1 1/4"	66.7	31.8	M14	19	42MPa
PHA330...
PHA420...	F4	1 1/2"	70	35.7	M12	19	21MPa
PHA660...
