YPM中压过滤器
首页 >> YPM系列 >> 产品详细
适用于中压管路系统的油液净化
工作压力：最高压力21MPa 工作温度：-25℃~120℃
发讯器发讯压差：0.5MPa 旁通阀开启压差：0.6MPa
壳体材料：铝
工作介质：矿物油、乳化液、水-乙二醇、磷酸酯液压液（木棉定型滤纸仅适用于矿物油）
额定流量下的清洁滤芯压降（单位：1×105Pa 介质参数：30mm²/s 0.86kg/dm³）
过滤器型号 Filter Type |
壳体 Housing |
滤芯 Filter element |
|||||||
FT |
FC |
FD |
FV |
CD |
CV |
MV |
ME |
||
YPM060... |
0.62 |
2.50 |
1.51 |
1.06 |
0.74 |
0.62 |
0.46 |
0.80 |
0.41 |
YPM110... |
1.13 |
2.39 |
1.43 |
1.01 |
0.70 |
0.60 |
0.44 |
0.76 |
0.39 |
YPM160... |
0.58 |
2.76 |
1.66 |
1.17 |
0.81 |
0.69 |
0.50 |
0.88 |
0.45 |
YPM240... |
0.96 |
2.73 |
1.64 |
1.16 |
0.81 |
0.68 |
0.50 |
0.87 |
0.45 |
YPM330... |
0.64 |
2.89 |
1.74 |
1.23 |
0.85 |
0.72 |
0.53 |
0.92 |
0.47 |
YPM420... |
0.87 |
2.48 |
1.49 |
1.05 |
0.73 |
0.62 |
0.45 |
0.79 |
0.41 |
YPM660... |
0.23 |
2.76 |
1.66 |
1.17 |
0.81 |
0.69 |
0.50 |
0.88 |
0.45 |
|

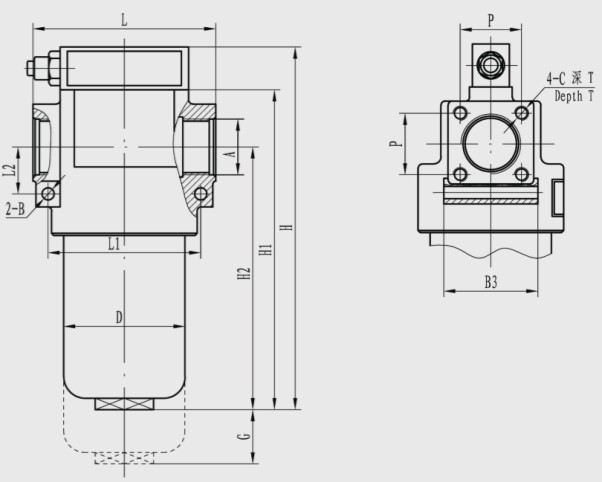

过滤器型号 Filter Type |
A |
H |
H1 |
H2 |
L |
L1 |
L2 |
B |
D |
G |
P |
T |
C |
重量 Weight (kg) |
|
YPM060... |
G3/4 NPT3/4 |
198 |
168 |
137 |
110 |
84 |
25 |
Φ8.5 |
Φ68 |
100 |
34 |
14 |
M8 |
1.3 |
|
YPM110... |
268 |
238 |
207 |
2.1 |
||||||||||
|
YPM160... |
G1 1/4 NPT1 1/4 |
254 |
224 |
184 |
128 |
107 |
33 |
Φ8.5 |
Φ85 |
100 |
43 |
16 |
M10 |
2.9 |
|
YPM240... |
314 |
284 |
244 |
4.1 |
||||||||||
|
YPM330... |
G1 1/2 NPT1 1/2 |
315 |
285 |
241 |
162 |
134 |
42 |
Φ10.5 |
Φ110 |
100 |
52 |
16 |
M12 |
5.8 |
|
YPM420... |
395 |
365 |
321 |
11.3 |
||||||||||
|
YPM660... |
497 |
467 |
423 |
18.6 |
