RAF油箱顶置回油过滤器

首页 >> RAF系列 >> 产品详细

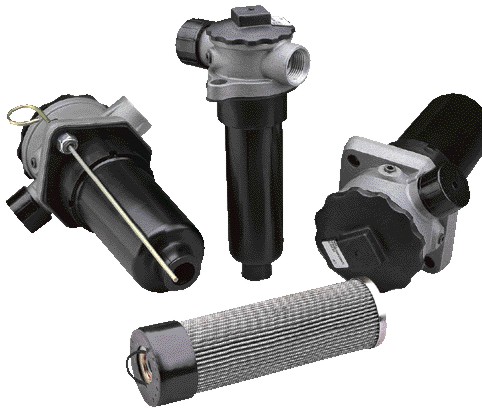

RAF系列回油过滤器安装在油箱顶部，在油液返回油箱之前滤除油液中的固体颗粒杂质。滤芯通过最佳的流量设计可以使阻力达到最小的过滤效果。



工作压力：最高压力1.6MPa                                   工作温度：-25℃~120℃

发讯器发讯压力：0.15MPa                                    旁通阀开启压差：0.175MPa



壳体材料：铸铝

工作介质：矿物油、乳化液、水-乙二醇、磷酸酯液压液

额定流量下的清洁滤芯压降（单位：1×105Pa    介质参数：30mm²/s  0.86kg/dm³）



过滤器型号

Filter type

壳体

Housing

滤芯 Filter element

FT

FC

FD

FV

CD

CV

RAF063

0.16

0.85

0.71

0.57

0.43

0.37

0.20

RAF120

0.11

0.88

0.70

0.58

0.46

0.28

0.19

RAF160

0.13

0.93

0.82

0.62

0.49

0.35

0.22

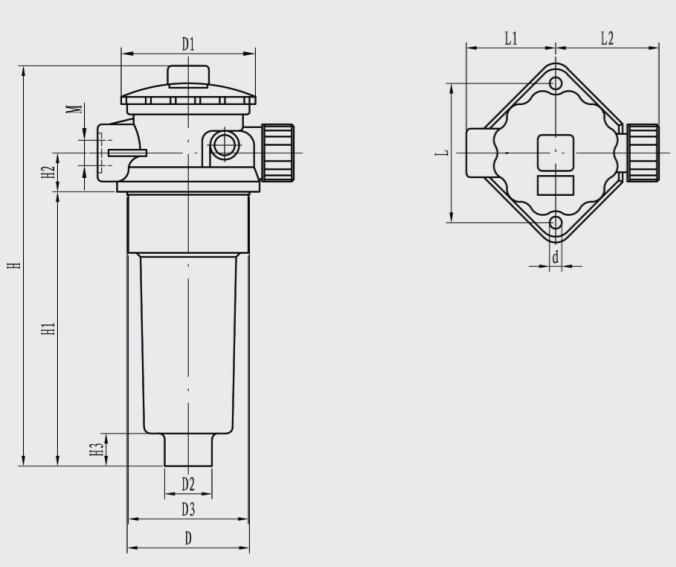

过滤器型号

Filter Type

M

D

D1

D2

D3

H

H1

H2

H3

d

L

L1

L2

RAF063

G3/4  M27×2

Φ60

Φ75

Φ28

Φ59

178

243

24

16

Φ11

86

50

70

RAF120

G1  M33×2

Φ86

Φ104

Φ36

Φ85

175

265

30

22

Φ11

116

70

83

RAF160

G1-1/4  M42×2

Φ86

Φ106

Φ40

Φ85

255

365

34

25

Φ9

116

68

77
