QAW系列空气过滤减压阀
首页 >> QAW系列 >> 产品详细
QAW过滤器减压阀组合体通过把两种产品整合一起节省了空间和管道连接。标准配置含有一个过滤减压阀，可以通过按压调整旋钮快速锁定。QAW是模块化气动元件的一部分可以和其他详细的元件结合使用。
工作压力：最高压力1.0MPa 工作温度：5℃~60℃
容器材料：聚碳酸酯 工作介质：空气

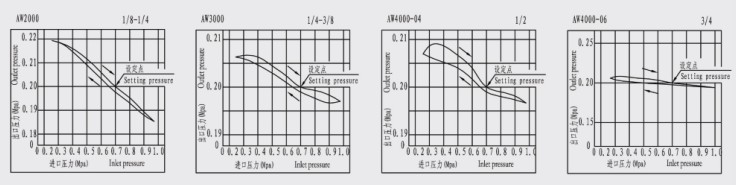

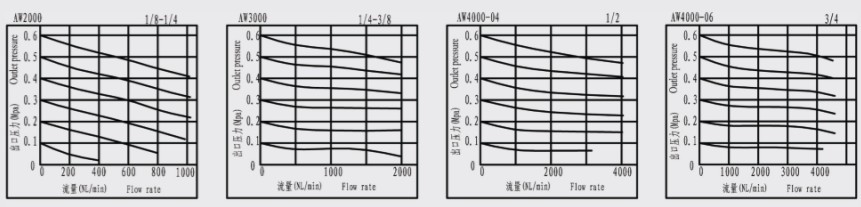

流量特性曲线
（进口压力 P1=0.7MPa；出口压力 P2=0.2MPa；流量 Q=20NL/min）
|

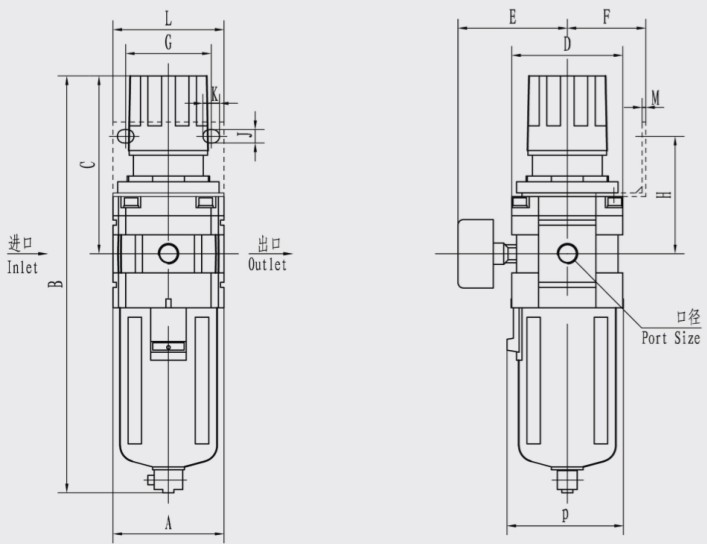

过滤器型号 Filter Type |
接口尺寸 Port size |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
P |
|
QAW2000 |
G1/8" G1/4" |
40 |
164.5 |
78 |
40 |
56.8 |
30 |
34 |
45 |
5.4 |
5.4 |
55 |
2.3 |
33.5 |
40 |
|
QAW3000 |
G1/4" G3/8" |
53 |
211 |
92.5 |
53 |
60.8 |
41 |
40 |
46 |
6.5 |
8 |
53 |
2.3 |
42.5 |
56 |
|
QAW4000 |
G3/8" G1/2" |
70 |
262.5 |
112 |
70 |
70.5 |
50 |
54 |
54 |
8.5 |
10.5 |
70 |
2.3 |
52.5 |
73 |
|
QAW4000-06 |
G3/4" |
75 |
267 |
114 |
70 |
70.5 |
50 |
54 |
56 |
8.5 |
10.5 |
70 |
2.3 |
52.5 |
73 |
